PICAXE 08 M2+
Najmenší, a zároveň najpopulárnejší PICAXE mikrokontrolér ( MCU ) od spoločnosti Microchip. Spomínaná spoločnosť vyrába mikrokontroléry s názvami PIC xxxxx, do ktorých vyvinula systém obsahujúci veľa užitočných nástrojov, ako aj samostatný bootloader pre ich jednoduché programovanie a tieto vylepšené mikrokontroléry spomínaná firma pomenovala PICAXE.
Systém PICAXE prináša užívateľskú prívetivosť na úrovni dosiek ako je Arduino a súčasne sa presúva na úroveň čipov, čo umožňuje začiatočníkom aj profesionálom vytvárať inteligentné, kompaktné a ekonomické projekty. V súčasnosti existuje sedem typov rodiny mikrokontrolérov PICAXE a sú rozdelené do dvoch kategórií podľa úrovne na vstupnú a pokročilú.
PICAXE 08M2+ je populárny pre vzdelávanie vďaka svojej nízkej cene a malej veľkosti, ale tiež je veľmi obľúbený v širokom rozsahu projektov. Malý, ale dokonale prispôsobiteľný. Tento MCU podporuje až 6 vstupov / výstupov s 3 analógovými kanálmi. Všetky PICAXE M2 podporujú rozšírené funkcie ako konfigurovateľné I / O piny, paralelné spracovanie úloh ( 4 nezávisle bežiace úlohy - anglicky threads - súčasne ), generovanie vyzváňacích tónov, hudby a vstupy rôznych senzorov.
Vypracoval Ing. Robert Roman
Parametre
- Programová pamäť - FLASH: 2048 bytes ( 2 kB )
- Programová pamäť - SRAM: 128 bytes ( 128 B )
- Počet vstupov a výstupov - I / O pinov: 6 ( maximálne 5 vstupov / 4 výstupy, počet sa dá nastaviť podľa potreby )
- Napájacie napätie: 2,3 .. 5V
- Frekvencia: 32 MHz ( 4 MHz štandardne nastavené )
- ADC = analógovo - digitálny prevodník: 3 x - obsahuje tri ADC
Dokumentácia
- Stredoškolský prehľad a popis PICAXE.
- Informácie o PICAXE mikrokontroléroch v angličtine.
- PICAXE Manuál - úvodná príručka v angličtine.
- Microcontroller interfacing circuits - návody a schémy zapojenia súčiastok k PICAXE.
Programovanie
- Základné BASIC príkazy pre PICAXE - online sprievodca jazykom PICAXE.
- Český preklad príručky pre programátora PICAXE.
- Český prehľad syntaxe jednotlivých príkazov jazyka BASIC pre mikrokontrolér PICAXE - Nekompletný - Abecedne zoradený.
- BASIC Commands - originálna príručka syntaxe jazyka v angličtine.
- Using flowcharts within ‘PICAXE Editor 6’ - programovanie PICAXE použitím klasických vývojových diagramov.
Sada - Starter Kit for Raspberry Pi +Arduino
- Ukážka programu PICAXE 08M2 and LCD 16x2 with PCF8574 expander I2C - bus v PICAXE Editore 5 - kópia obrazovky.
- Ukážka programu PICAXE 08M2 and LCD 16x2 with PCF8574 expander I2C - bus v PICAXE Editore 5 - zdrojový kód.
Nástroje na programovanie Blockly pre PICAXE - online
- Online programovanie PICAXE pomocou Blockly - online za použitia ľubovoľného webového prehliadača ( HTML5 ).
- Online EMULÁTOR PICAXE 08M2 - online za použitia ľubovoľného webového prehliadača ( HTML5 ).
- Using Blockly to simulate and program a PICAXE microcontroller - programovanie PICAXE použitím programových blokov.
- Video - Blockly for PICAXE Tutorial 01 - čo budeme potrebovať na programovanie čipov a projektových dosiek PICAXE pomocou Blockly.
- Video - Blockly for PICAXE Tutorial 02 - vytvorenie programu, ktorý sníma stav vypínača a následne rozsvecuje LED.
- Video - Blockly for PICAXE Tutorial 03 - ukáže, ako používať Blockly App Editor na čítanie hodnôt zadaných analógovým zariadením ( LDR ).
Nástroje na programovanie PICAXE - apky
- PICAXE Editor 5 - softvér na programovanie PICAXE - iba pre OS Windows.
- Opravný balík pre PICAXE Editor 5 - service pack exe
- PICAXE 08M2 14M2 18M2+ 20M2 Virtual System Modeling ( VSM ) je softvérový emulátor obvodov s analýzou Berkeley SPICE.
- PICAXE Editor 6 - softvér na programovanie PICAXE - iba pre OS Windows.
- Microsoft .Net 3.5.1 Framework for Windows - potrebné k fungovaniu PICAXE Editor 6.
- AXE pad - softvér na programovanie PICAXE - pre rôzne OS.
Ukážky programov pre PICAXE - programčeky

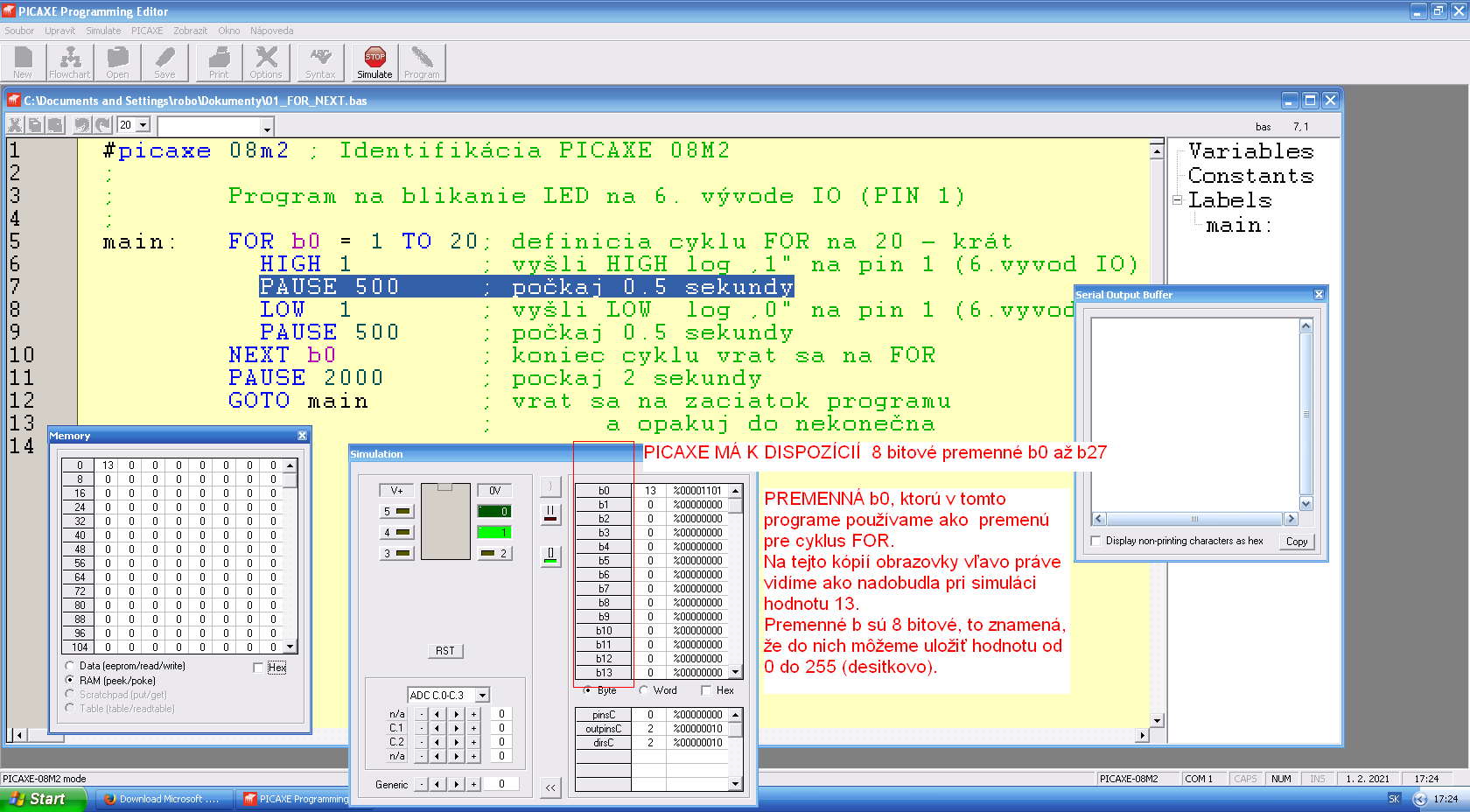

- Ukážka programu v PICAXE Editore 5 - kópia obrazovky.
- Ukážka programu v PICAXE Editore 5 - zdrojový kód.
Moduly pre PICAXE - a iné dosky
- Projekty a dokumentácie - schémy prepojenia modulov k PICAXE.
- LCD I2C Projekt a dokumentácia - schémy prepojenia modulu k PICAXE.
- IoT prakticky - využitie čipov PICAXE na generovanie a meranie impulzov, funkcie mikrokontrolérov PICAXE založené na časovačoch a a počítadlách impulzov.
- IoT prakticky - ladenie a zobrazovanie údajov na LCD displeji cez I2C zbernicu.
- IoT prakticky - video znázorňujúce komunikáciu PICAXE s LCD displejom cez I2C zbernicu.
PICAXE 08M2

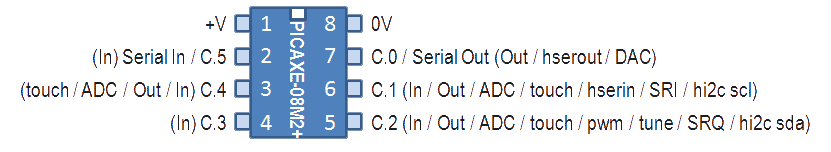

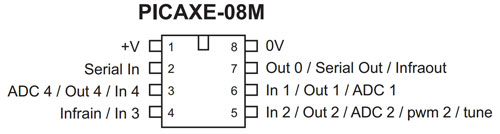

Obvod mikrokontroléra sa nachádza v 8 vývodovom (pinovom) puzdre typu DIL, tak ako je zobrazené na príslušnej fotografií IO.

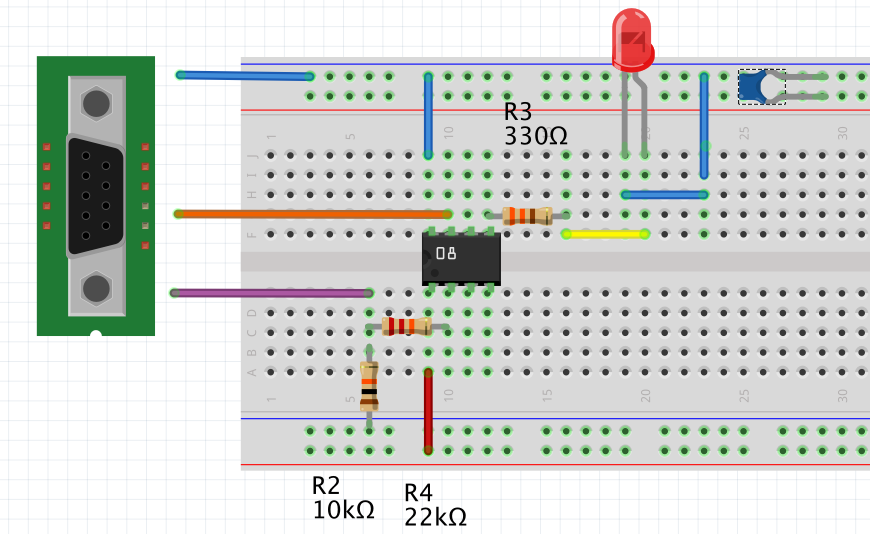

Online EMULÁTOR PICAXE 08M2
Bezplatný otvorený nástroj na rozloženie elektronických súčiastok na virtuálne kontaktné pole, ktorý vyvinula komunita PICAXE na grafické znázornenie rozloženie zapojenia na pracovnú plochu simulačného zariadenia (PC).
Programovanie PICAXE cez COM port PC
Procesory radu PICAXE sú populárne hlavne vďaka tomu, že k ich programovaniu nepotrebujete žiadny nákladný programátor. Postačí vám k tomu doma vyrobený prepojovací kábel s Vaším PC, konkrétne jeho COM portom, ktorý navyše zvládne urobiť každý.
V prípade, že základná doska Vášho počítača neobsahuje COM port, potom je potrebné použiť redukciu USB na COM. Spomínaná redukcia funguje iba s ovládačmi ( driver -mi ), ktoré sa dajú stiahnuť na tomto odkaze na karte „Downloads“. Uvádzam aj iný zdroj pre stiahnutie ovládača v systéme Windows XP a pre operačné systémy Windows Vista až 10.
